产品简介
SH-BMS120铅酸蓄电池智能管理系统是杉和科技自主研发的一款在线式蓄电池监控及维护系统。系统主要由智能管理主机、单体采集模块、组采集模块及配套的传感器组成，采用高精度数据采集技术、自动化控制技术、及先进算法，实现对蓄电池的全方位实时检测、远程核容、性能诊断分析、故障告警等功能。严格按照相关标准要求，帮助用户实现对蓄电池状态的实时掌控、全生命周期合规化、智能化高效运维和管理。
系统拓扑
主要功能
1、全方位监测功能
2、远程核容功能
支持远程进行核验性放电。
3、精细维护功能（延长电池寿命）
在线精准均衡单体蓄电池电压的功能。
系统设备采用外部独立供电。
4、系统便捷维护功能
采集模块一键自动编号。
5、状态可视化
智能管理主机自带10.1寸触控显示器
铅蓄电池状态数据可视化展示每一节电池信息。
铅酸蓄电池组、单体蓄电池故障告警显示。
铅酸蓄电池运行数据记录及报表统计。
产品主要参数
工作环境 |
工作温度 | -10℃～50℃ |
相对湿度 | 5％～95％ |
大气压强 | 80～110kPa |
测量精度 |
SOC/SOH | ±5% |
蓄电池组电压 | ±0.5% |
单体蓄电池电压 | ±0.1% |
单体蓄电池内阻 | 重复精度±3% 分辨率1uΩ |
连接条电阻 | ±10% 分辨率1uΩ |
单体蓄电池负极温度 | ±0.5℃ |
蓄电池组充放电电流 | ±1% |
环境温度 | ±1℃ |
系统参数 |
监测能力 | 一个智能管理主机*多可管理两组UPS、四组蓄电池，每组*大支持 240 节单体蓄电池，*大可监测960节单体蓄电池。 |
供电电源 | 单体模块：外部DC21V～26V供电（智能管理主机供电） |
组模块：D21～26V（智能管理主机供电） |
智能管理主机：AC85～264V/DC110～ 370V（标配），DC48V（可选） |
监测范围 | 2V、12V蓄电池，容量小于3000AH。 |
通信接口 | 单体模块：UART 接口，支持 MODBUS 协议 |
智能管理主机：带RS485及10/100M网络口,支持MODBUS/RTU、MODBUS/TCP及SNMP协议 。 |
可靠性 | MTBF：100，000小时。 |
绝缘耐压 | 2000VAC |
安装方式 | 单体模块/组模块：直接粘贴到电池上或安装到固定条上。 |
智能管理主机：19英寸机柜或电池架上固定 |

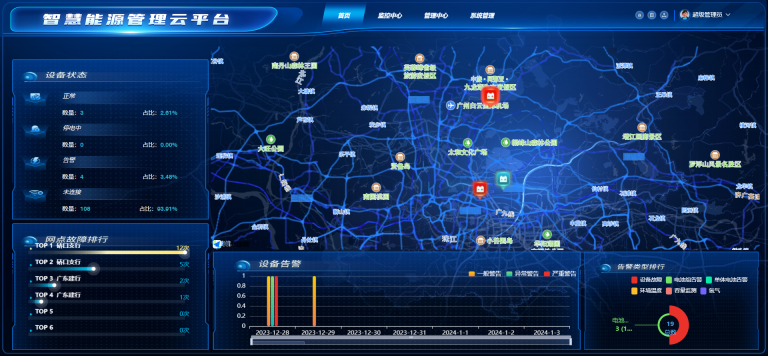

智慧能源管理云平台
SH-BMS120铅酸蓄电池智能管理可接入智慧能源管理云平台，以可视化方式展示整组及每一节电池的运行状态，及时告警电池组的异常情况，提前干预、处理，保障备电安全。对告警电池以不同颜色区分，电池好坏情况一目了然。可根据实际情况自定义告警阈，并可指定不同类型的告警信息推送。蓄电池维护能通过平台远程发起核容指令，现场蓄电池以0.1C速率进行放电核容，并可自定义核容计划及条件阈值，实现了对蓄电池的集中远程管理。
数据分析统计 电池状态可视化
异常告警 核容控制
告警信息 维护任务
